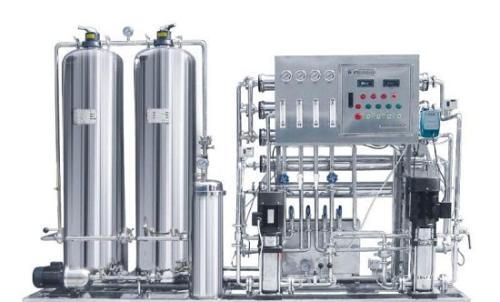

反渗透水处理设备
一：工作原理 二、反渗透(RO)的常用术语 三、反渗透的标准操作规程 四、反渗透系统的一般故障原因分析
反渗透水处理设备
一、工作原理： 工作原理：
半 透 膜 在一个中间隔着半透膜的容器中，一边放有 含一定溶质的溶液， 另一边放同样多的溶剂。
半 透 膜
渗 透 压
溶 剂 +溶 质
溶 剂
溶 剂 +溶 质
溶 剂
二、反渗透(RO)的常用术语 反渗透( )
放置一段时间后，溶剂透过半透膜往溶液一
半 透 膜
边渗透，则溶液的高度高于溶剂的高度，两 液面高度之间的压差即为溶液的渗透压。
压 力
在溶液中施加入一定的压力，此压力可克服 溶液的渗透压，则溶液透过半透膜往溶剂方 向渗透，称为反渗透。(反渗透从广义上属过
溶 剂 +溶 质 溶 剂
滤范畴。)
产水流量(QP)——单位时间内
原液
水流方向
半透膜
原液
水流方向
滤液 全量过滤
滤液 错流过滤
反渗透设备(RO)的淡水产水量， 以 GPM 或
传统过滤中，原液全部经过滤膜，原液 流动方向与滤膜垂直，称全量过滤。 反渗透过滤形式：原液流动方向与半透膜平行， 且浓缩液不断排出，这种过滤称为横流过滤(也 叫错流过滤)。
LPM 表示。 GPM：流量单位，每分钟多少加仑(加仑/分钟) LPM：流量单位，每分钟多少升(升/分钟) 注：一加仑等于 3.785 升 浓水流量(QC)——单位时间内的排放水量，以 GPM 或 LPM 表示。 进水流量(QF)——单位时间内的进水量，以 GPM 或 LPM 表示。 回收率(Y) ——产水流量与进水流量之比，以百分比表示。 Y=QP/QF 浓度——一种溶液中含有的溶解物或悬浮物的量，以 mg/L 表示。 Cf=进水浓度 Cc=浓水浓度 Cp=产水浓度 Cavy=机组平均浓度
脱盐率(R)——以平均浓度来计算除盐的百分比，计算方法： R=100-SP(%) SP=Cp/Cf×100% 浓水压力降=进水压力-浓水压力：△P= P 进-P 浓 SP：盐分透过率
三、反渗透的标准操作规程
1、预处理部分 ⑴ 多介质过滤器： 1、水反洗：开启 1、4 阀门，其余阀门关闭; 水反洗时间：5-10 分钟。 2 正洗：开启 2、5 阀门，其余阀门关闭; 正洗时间：5-10 分钟。 3、运行;开启 2、3 阀门，其余阀门关闭; 阀门编号见附图一：多介质过滤器接管图。 阀门编号见附图一：多介质过滤器接管图。 1、反洗排水阀 4、反洗进水阀 2、进水阀 5、正洗排放阀 3、产水阀 6、反洗进气阀
2.
2、反渗透系统的启动及停止 、 2.1、手动操作 、 2.1.1、手动启动 、 本反渗透系统采用触摸屏显示运行画面，系统主操作页面显示如下：
此画面显示为系统运行的主画面，当前画面显示为手动状态，在此状态下触 摸“手动画面”按钮进 入如下图所示手动操作页面：
在此操作页面下可进行手动启动的操作，操作流程如下： (电柜上系统旋钮 打在手动状态) ①、按顺序触摸“1 罐进水” 罐出水” 罐进水” 罐出水”按钮，通过多 “1 “2 “2 介质过滤器向反渗透主机供水， 并同时打开多介质过滤器的的排气阀进行排 气，待排气管出水后关闭; ②、打开保安过滤器顶部的放气阀进行排气，待排气阀出水后关闭; ③、打开高压泵的放气孔排放高压泵内的空气，待放气孔出水后关闭; ④、顺序触摸“进水阀” “出水阀”按钮低压冲洗 90S; ⑤、触摸“出水阀”关闭冲洗电动阀，在低的给水压力和流量下向主机进水，排 空系统内的空气; ⑥、触摸“高压泵”启动高压泵，调节主机面板上的调速旋钮，调节高压泵的流 量达到 67m3/h，调节浓水调节阀，使反渗透淡水流量显示为 50m3/h，反渗 透浓水流量显示为 17m3/h; ⑦、触摸“自动画面”按钮进入自动操作界面，观察水箱储存一定的水量后，再
回到手动画面，触摸“清酒泵”或“糖化泵”按钮，向清酒储水罐或糖化储 水罐进行供水; ⑧、触摸“自动画面”或“主画面”按钮可进入自动运行画面或返回主画面。 2.1.2、手动停止 、 手动停止运行整个系统时可按以下步骤运行： ①、触摸“高压泵”按钮停止高压泵的运行; ②、触摸“出水阀”按钮打开冲洗电动阀进行低压冲洗 90S; ③、顺序触摸“出水阀” “进水阀”关闭冲洗电动阀、进水电动阀; ④、顺序触摸“1 罐出水” 罐进水” 罐出水” 罐进水”停止向反渗透主 “1 “2 “2 机供水。 ⑤、触摸“自动画面”或“主画面”按钮可进入自动运行画面或返回主画面。 2.1.3、多介质过滤器手动反洗 多介质过滤器运行两天后可进行反洗一次，反洗顺序为： ①、进行水反洗：顺序触摸“2 罐反出” 罐反出” 罐反进” 罐反进”打 “1 “2 “1 开 2 号罐反洗出水阀、1 号罐反洗出水阀、2 号罐反洗进水阀、1 号罐反洗 进水阀进行水反洗 3-5 分钟， 水反洗完成后顺序触摸 “1 罐反进” 罐反进” “2 “1 罐反出” 罐反出”关闭相应阀门完成水反洗; “2 ②、进入水正洗：顺序触摸“2 罐正排” 罐正排” 罐进水” 罐进水”打 “1 “2 “1 开 2 号罐正洗出水阀、1 号罐正洗出水阀、2 号罐进水阀、1 号罐进水阀进 行正洗 3-5 分钟，观察出水合格后顺序触摸“1 罐进水” 罐进水” 罐正 “2 “1 排” 罐正排”关闭相应阀门，完成多介质过滤器的反洗过程备用。 “2 说明： 1、根据本工程现场调试情况，气反洗过程可不进行，直接进行水反洗即可。 、根据本工程现场调试情况，气反洗过程可不进行
